W związku z wątpliwościami dotyczącymi rodzaju stosowanych półłączników (potocznie zwanych półbeczkami) do montażu konstrukcji serii X30/H30 do baz, poniżej podaję właściwe akcesoria rekomendowane do tego celu przez producenta:
CCS6-649 COUPLER 600 FOR BASE30/40 M12 L=52.75 – półłącznik do bazy
BM-M12X020-IB-CS BLT M12X20 CNTSNK INBUS – śruba montażowa
W ofercie Prolyte są trzy podobnie wyglądające pół łączniki:
CCS6-649
CCS6-650
CCS6-602
Dlaczego właśnie CCS6-649?
Fizycznie wszystkie 3 rodzaje da się zamontować ale elementy te różnią się wymiarem zewnętrznym oraz długością gwintu. Producent odradza wykorzystanie wersji 650 do montażu baz ze względu na zbyt krótki gwint i zmniejszoną wytrzymałość połączenia. Poniżej opis zastosowania poszczególnych części. Oczywiście należy pamiętać o zastosowaniu odpowiedniej długości śrub.
typ długość gwintu przeznaczenie właściwa śruba
602 30mm Sleeve Block BM-M12X035 wraz z BM-M12-SW
649 25mm Base plate BM-M12X020-IB-CS
650 15mm zastosowania nietypowe dobór do rozwiązania
602 30mm Sleeve Block BM-M12X035 wraz z BM-M12-SW
649 25mm Base plate BM-M12X020-IB-CS
650 15mm zastosowania nietypowe dobór do rozwiązania

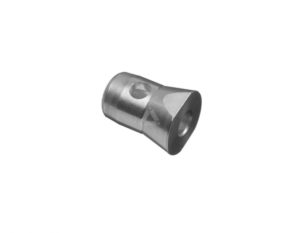

Dodatkowym, jeszcze jednym, podobnie wyglądającym półłącznikiem jest: CCS6-652S stosowany do montażu konstrukcji do box cornera stosowany ze śrubą BM-M12X028-652.
CCS6-652S

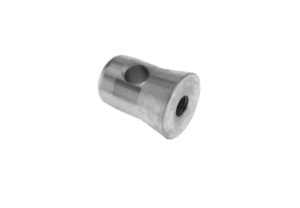

CCS6-650

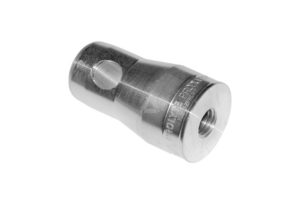

CCS6-602
#prolyte #łączniki #konstrukcje #aluminiowe
